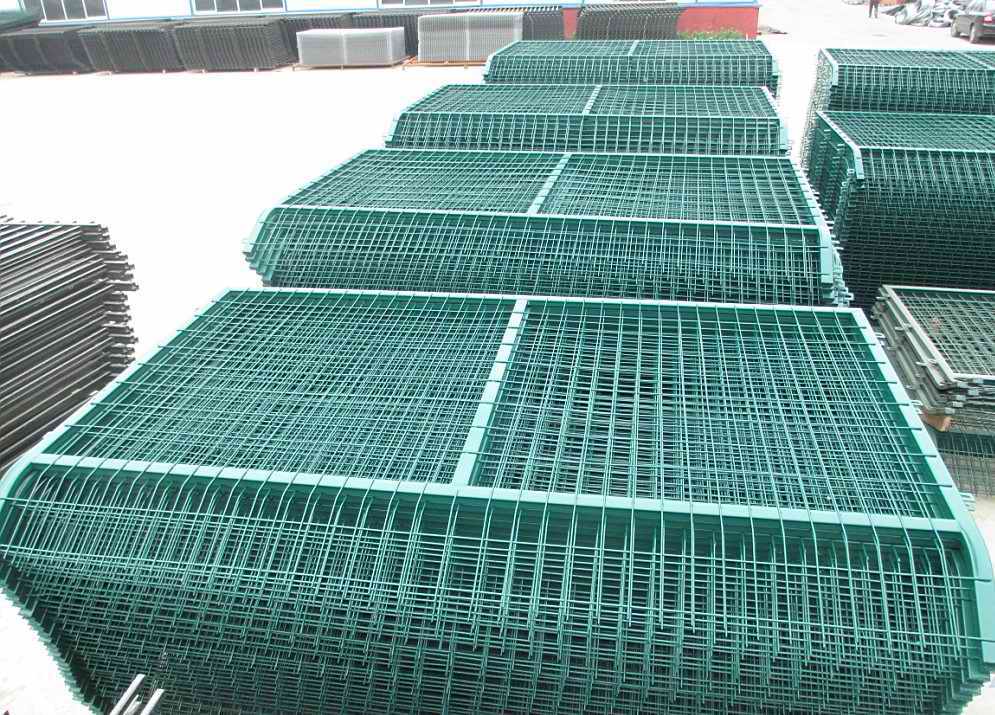

金屬網片
產品名稱:
金屬網片型號:
產品摘要:
金屬網片/柵欄又名鐵路專用封閉網片、金屬網片、防護柵欄、鐵路防護柵欄、鐵路線路防護柵欄、線路防護柵欄等各類鐵路柵欄等.
- 產品描述
金屬網片/柵欄又名鐵路專用封閉網片、金屬網片、防護柵欄、鐵路防護柵欄、鐵路線路防護柵欄、線路防護柵欄等各類鐵路柵欄等.
1、金屬網片
金屬網片采用 HPB235 矩形邊框， 規格 30×50mm， 矩管厚度 2.0mm； 內部網絲采用 HPB235Φ6.5mm 高線鋼絲冷拔加工，規格 75mm× 150mm(Φ4.0mm)，上部向外折角 30°，垂直高度 300mm。
2、連接板與螺栓
立柱連接板、網片連接板采用 90°折角鋼板，厚度 4.0mm，根據 不同使用位置分 A、B、C 三種形式。 螺栓采用防盜設計，由螺桿、螺帽、防盜墊圈組成，安裝及拆卸 需有專門工具。連接板與螺栓均采用 HPB235 鋼，并鍍鋅處理，鍍鋅 量 270g/m2。
3、柵欄門
根據工務、 電務等設備檢查和維修施工作業的需要， 設置柵欄門， 可采用單開門或雙開門兩種形式，單開寬度 1.5m，雙開寬度 3.0m， 其網片形式與防護柵欄保持一致，并通過銷軸、銷軸套與門柱連接。
4、制造工藝要求
金屬網片及維修通道的網片成形后應整體鍍鋅并進行熱浸塑(或 噴塑)處理，鍍鋅量 270g/m2，浸塑厚度 0.8-1.2mm，噴塑顏色選用墨 綠色。涂層應均勻，顏色一致，表面光滑，無流柱、滴瘤、粉泡、龜 裂、漏鐵等缺陷。
5、網片制作精度要求：長度誤差 ≤ 2.5mm，高度誤差 ≤ 3.0mm，焊接網片連接板時，連接板焊接位置應嚴格控制在設計位置，其位置誤差 ≤ 1.5mm。
矩管邊框與連接板、 網片鋼絲及網片鋼絲與矩管邊框的焊接宜采 用電阻焊，如用釬焊，應選用合適的焊條，使其變形最小。
焊接后應 清理焊渣，進行平整處理，為保證網片自身有足夠強度，網片鋼絲焊 接點強度應大于 1KN，焊接點脫落數小于 4%。
6、連接板進度要求：長度誤差 ≤ 1.0mm,寬度誤差 ≤ 0.5mm,厚度誤差 ≤ 0.5mm,孔眼位置偏差 ≤ 1.0mm。
鐵路防護柵欄技術參數：
鐵路防護柵欄規格：
網 孔：75x150
網 片：1800x3000
邊 框：20x30x1.5
網絲浸塑：0.7-0.8
網絲塑后：4.8
立柱尺寸：48x2x2200
整體彎折：30°
彎折長度：300
立柱間距：3000
立柱預埋：250-300
預埋基礎（mm）：500x300x300或400x400x400鐵路防護柵欄說明：鐵路防護柵欄主要分鍍鋅防護柵欄、浸塑防護柵欄倆大種類，是以立柱加網片連接而成。
鐵路防護柵欄特點：選用優質低碳鋼絲焊接。不僅外觀大方，美觀，而且牢固，防腐性好。
主要適用于鐵路兩旁及邊界的隔離防護及美化。鐵路防護柵欄主要用于:鐵路封閉、高速公路隔離柵、開發區圍界、場區圍網,采用立柱采用混凝土澆筑件,工程造價低，強度高 整體穩定 好，彩色塑層具有良好的抗腐蝕和裝飾效果，網圍界整體和諧 美觀。
